Outils de cartouche d'alésage fin R/LCR

Unité d'alésage fin

Contacter maintenant

PRÉC：Outils d'alésage de précision CLF
SUIVANT:Pas de prochain produit

FONCTIONNALITÉ
DEMANDE

CARACTÉRISTIQUES

Unité d'alésage fin Deux méthodes d'installation : installation à angle et installation à angle droit
Réglage de la précision CC/TC/TP radius0.01/div

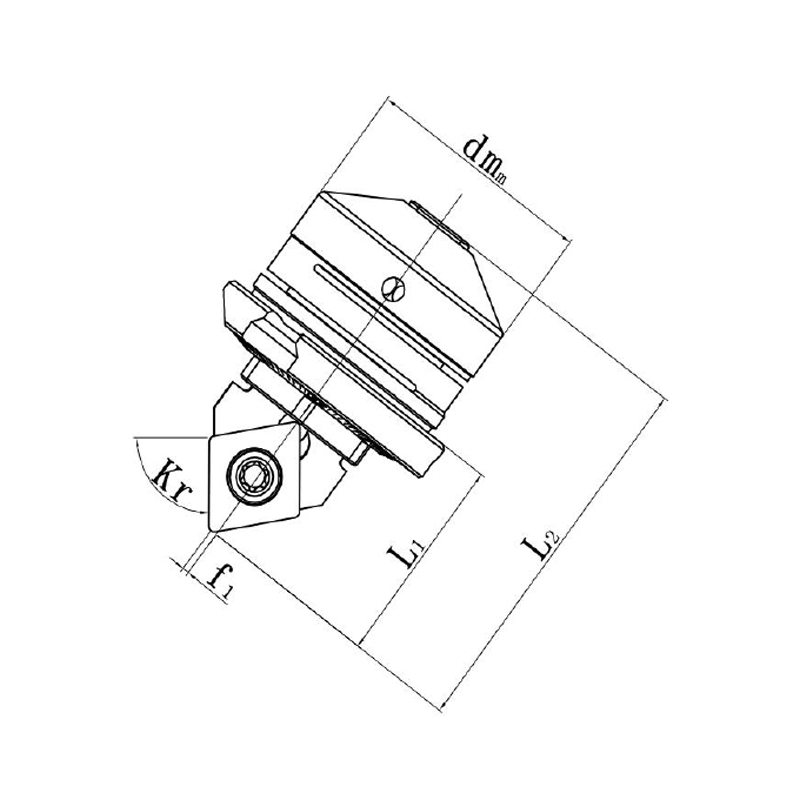

MODÈLE DU PRODUIT	G / D	installation	DIMENSIONS							INSÉRER
MODÈLE DU PRODUIT	G / D	taper	Kr	dmm	LI	L2	FL	Dmin	入	INSÉRER
RCR-31-CC06	R	Angle installation	90。	16	14.3	25. 15	0.45	25.5	-3°	CC…0602
RCR-31-TC06				16	14.3	25.0	0.2	24.8	0°	TC…06T1
RCR-32-TC09				20	19. 1	33.7	0.9	32.5	0°	TC…0902
RCR-32-TP09				20	19. 1	33.7	0.9	32.5	0°	TP…0902
RCR-33-TC11				22	23.0	45.3	1.1	42.0	0°	TC… 1102
RCR-33-TP11				22	23.0	45.3	1.1	42.0	0°	TP…1103
RCR-34-TC16				32	33.3	62.3	1.2	59.4	0°	TC…16T3
RCR-34-TP16				32	33.3	62.3	1.2	59.4	0°	TP…16T3
LCR-31-CC06	L			16	14.3	25. 15	0.45	25.5	-3°	CC…0602
LCR-31-TC06				16	14.3	25.0	0.2	24.8	0°	TC…06T1
LCR-32-TC09				20	19. 1	33.7	0.9	32.5	0°	TC…0902
LCR-32-TP09				20	19. 1	33.7	0.9	32.5	0°	TP…0902
LCR-33-TC11				22	23.0	45.3	1.1	42.0	0°	TC… 1102
LCR-33-TP11				22	23.0	45.3	1.1	42.0	0°	TP…1103
LCR-34-TC16				32	33.3	62.3	1.2	59.4	0°	TC…16T3
LCR-34-TP16				32	33.3	62.3	1.2	59.4	0°	TP…16T3

◎λ：angle de bord

◎le diamètre de précision 0.02/div,RAYON 0.01/div ◎Inserts à commander séparément

◎Pour un alésage conventionnel, commandez une unité d'alésage fin à gauche

◎f1 :Pour obtenir des congés nets r=0 et un serrage par vis en CLAMP

◎Dmin：Diamètre de trou minimum basé sur le rayon de nez maximum

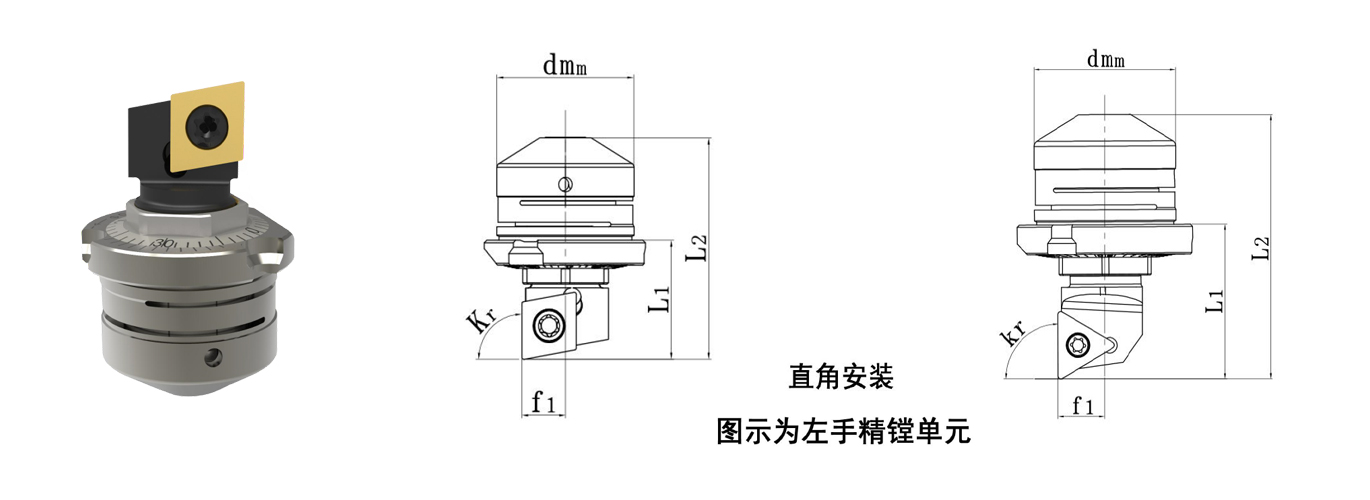

MODÈLE DU PRODUIT	G / D	type d'installation	DIMENSIONS							INSÉRER
MODÈLE DU PRODUIT	G / D	type d'installation	Kr	dmm	LI	L2	FL	Drain	入	INSÉRER
RCR-11-CC06	DROITE	Installation à angle droit	90°	16	13.3	24. 1	5. 1	27	-3°	CC- •••0602
RCR-12-TC09				20	18.3	32.9	6.3	36.5	0°	TC- •••0902
RCR-12-TP09				20	18.3	32.9	6.3	36.5	0°	TP- •••0902
RCR-13-TC11				22	22. 1	44.3	7.2	48.5	0°	TC- •••1102
RCR-13-TP11				22	22. 1	44.3	7.2	48.5	0°	TP- •••1103
RCR-14-TC16				32	32.0	62.7	10.3	68.4	0°	TC- •••16T3
RCR-14-TP16				32	32.0	62.7	10.3	68.4	0°	TP- •••16T3
LCR-11-CC06	GAUCHE			16	13.3	24. 1	5. 1	27	-3°	CC- •••0602
LCR-12-TC09				20	18.3	32.9	6.3	36.5	0°	POUR- •••0902
LCR-12-TP09				20	18.3	32.9	6.3	36.5	0°	TP- •••0902
LCR-13-TC11				22	22. 1	44.3	7.2	48.5	0°	POUR- •••1102
LCR-13-TP11				22	22. 1	44.3	7.2	48.5	0°	TP- •••1103
LCR-14-TC16				32	32.0	62.7	10.3	68.4	0°	POUR- •••16T3
LCR-14-TP16				32	32.0	62.7	10.3	68.4	0°	TP- •••16T3

ACCESSOIRE

MODÈLE À INSÉRERS	VIS	CLÉ	verrouillage	CLÉ
MODÈLE À INSÉRERS
CC-…0602	CSC2560	CTS08W	CSC3080	CTS10W
TC-…06T1	CSS2005	CTS06W	CSC3080	CTS10W
TC-…0902	CSC2250	CTS07W	CSC3080	CTS10W
TP-…0902	CSC2560	CTS08W	CSC3080	CTS10W
TC-…1102	CSC2560	CTS08W	CSC4090	CTS15W
TP-…1103	CSC3080	CTS10W	CSC4090	CTS15W
TC-…16T3	CSC4090	CTS15W	CSC5012	CTS20W
TP-…16T3	CSC4090	CTS15W	CSC5012	CTS20W

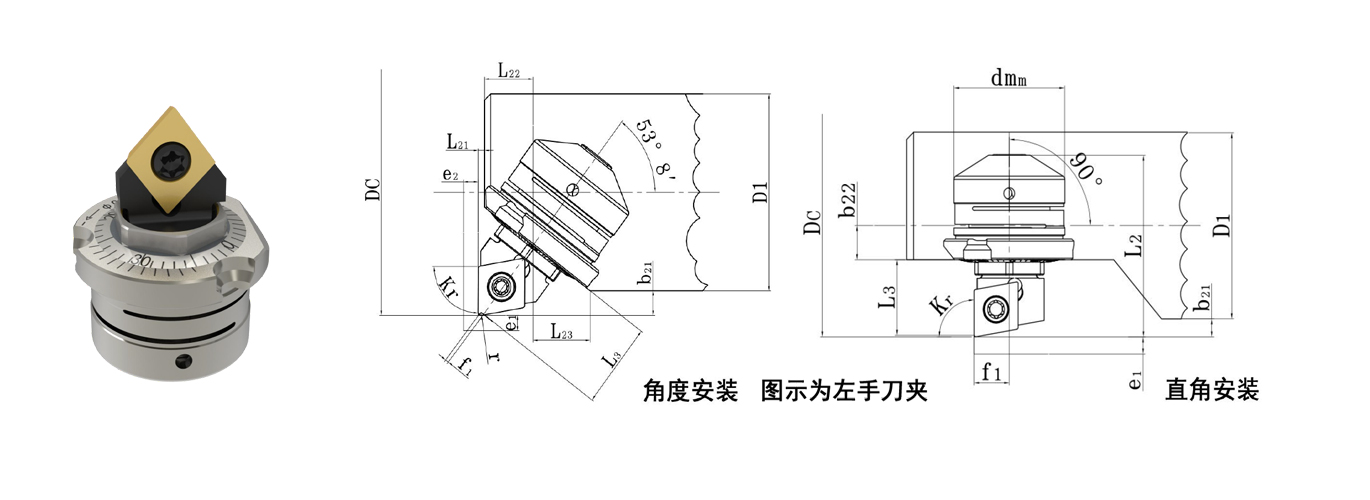

INSTA LL	INSERT	DIMENSIONS
		r	J1 min	CC min	b21	le max	e2 maximum	b22	L3 min	L21	L22	L23	FL
Kr= 90。	C/T …06	0.2	26	27.9	0.6	2.5	—	3.6	9.8	—	—	—	5.1
		0.4		27.6	0. 55				9.6
		0.8		27.0	0.5				9.1
	T …0902	0.2	34.5	37.4	1.45	3.5	—	4. 55	13. 95	—	—	—	6.3
		0.4		37. 1	1.3				13.6
		0.8		36.5	1.0				12.9
	T…11	0.2	46.5	49.4	1.45	6	—	7. 75	16. 75	—	—	—	7.2
		0.4		49. 1	1.3				16.4
		0.8		48.5	1.0				15.7
	T …16T3	0.4	67	69.6	1.3	10	—	9.4	25.0	—	—	—	10.3
		0.8		69.0	1.0				24.3
		1.2		68.4	0.7				23.6
Kr= 90。	C-0602	0.2	22	26.2	1.7	2	1.5	—	11.0	0.5	6.6	9. 55	0.4
		0.4		25.9	1.65				10.7				0.4
		0.8		25.3	1.6				10. 1				0.45
	T …06T1	0.2	22	25.7	1.5	2	1.5	—	10.9	0.5	6.6	9. 55	0.4
		0.4		25.4	1.45				10.6				0.4
		0.8		24.8	1.4				10.0				0.45
	T …0902	0.2	28.5	33.4	2. 45	2.8	2.1	—	14.9	0.5	9.4	12.15	0. 95
		0.4		33. 1	2.3				14.5				1.0
		0.8		32.5	2.0				13.7				1.1
	T…11	0.2	38	42.9	2. 45	4.8	3.6	—	17.6	0.5	11.2	14.85	1. 15
		0.4		42.6	2.3				17.2				1.2
		0.8		42.0	2.0				16.4				1.3
	T …16T3	0.4	55	60.6	2.8	8	6	—	26.2	0.5	16.65	23.7	1.3
		0.8		60.0	2.5				25.4				1.4
		1.2		59.4	2.2				24.6				1.5
