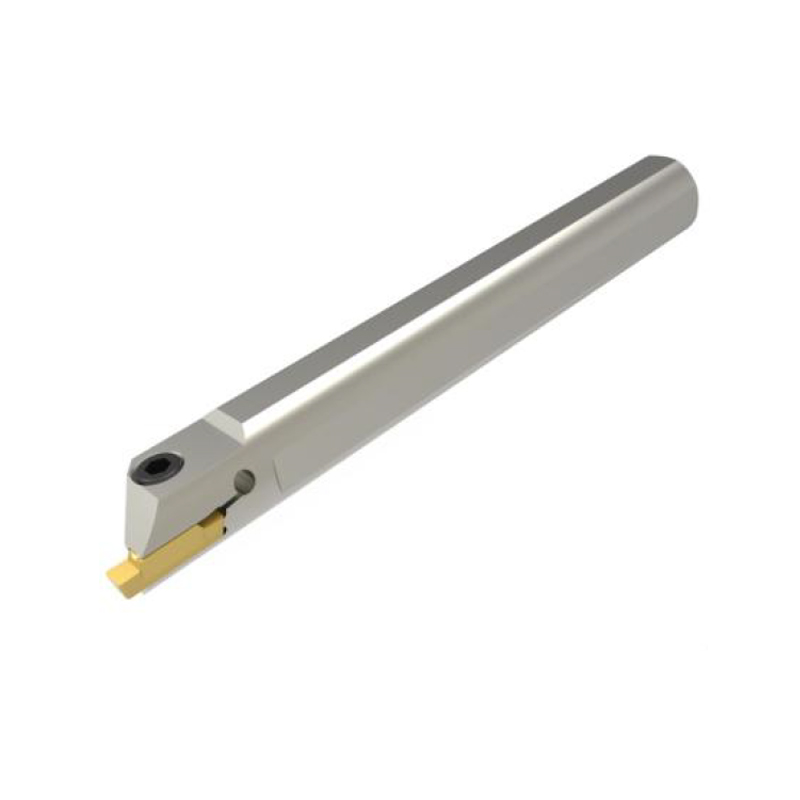

Outil de rainurage TGIFR/L

Face d'extrémité trou intérieur rainure peu profonde et face d'extrémité TIGE DE TOURNAGE

Contacter maintenant

PRÉC：Outil de rainurage TTIR/L
SUIVANT:Outil de rainurage TGFR/L

FONCTIONNALITÉ
DEMANDE

CARACTÉRISTIQUES

Porte-outils à rainures peu proFondes et à alésage frontal

APPLICATION
Largeur de coupe : 3~6mm
Profondeur de coupe maximale : 5,5 mm

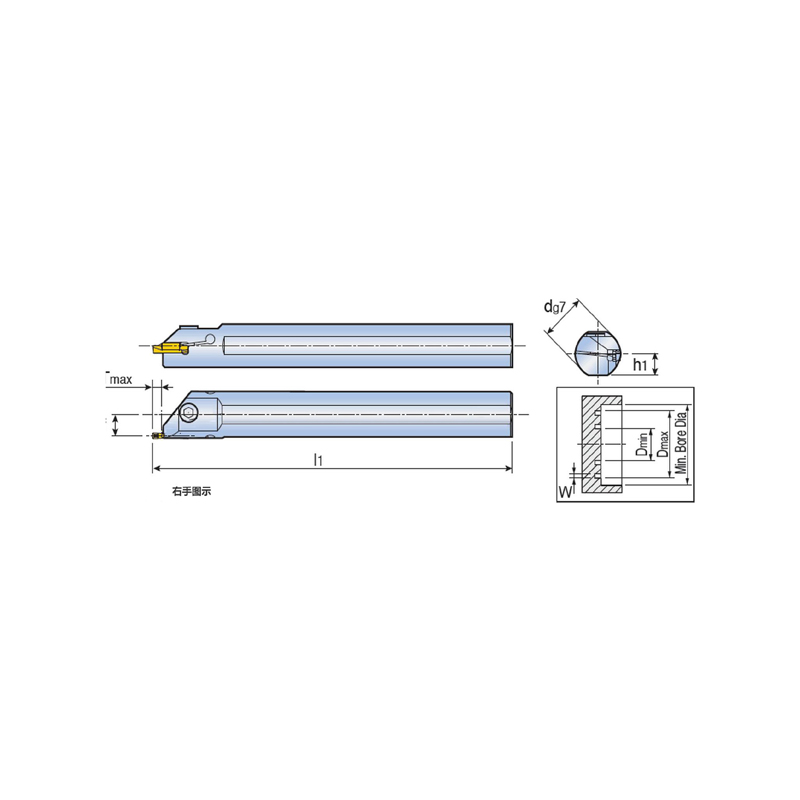

MODÈLE DU PRODUIT	TITULAIRE TAILLE	DIMENSION					COMPATIBLE INSÉRER
MODÈLE DU PRODUIT	TITULAIRE TAILLE	d	11	f	Salut	Tmax	COMPATIBLE INSÉRER
TGIFR/L 25-4C-T5. 5	3,4	25	200	11.3	11.5	5.5	TDGU TDGX TDGC TDEF
TGIFR/L 32-4C-T5. 5	3,4	32	250	14.8	15	5.5
TGIFR/L 25-6C-T5. 5	5,6	25	200	10.3	11.5	5.5
TGIFR/L 32-6C-T5. 5	5,6	32	250	13.8	15	5.5

◎INSERTS à commander
◎Ce SHANK n'a pas de liquide de refroidissement interne

w	Diamètre d'alésage mini		Dmin		Dmax
w	j=25	j=32	TDGU	INSERT ROND TDGU	Dmax
3	26.3	33.3	20	44	OO
4	26.8	33.8	18	42
5	26.3	33.3	20
6	26.8	33.8	18

ACCESSOIRE

MODÈLE DU PRODUIT	VIS	CLÉ
MODÈLE DU PRODUIT
TGIFR/L 25	CLA0602010	CBL50
TGIFR/L 32	CLA0602510	CBL50

affronter usinage	Remarque sur la sélection des inserts
	Tout d'abord, confirmez le minimum diamètre d'usinage de la face frontale RAINURAGE page E04.
