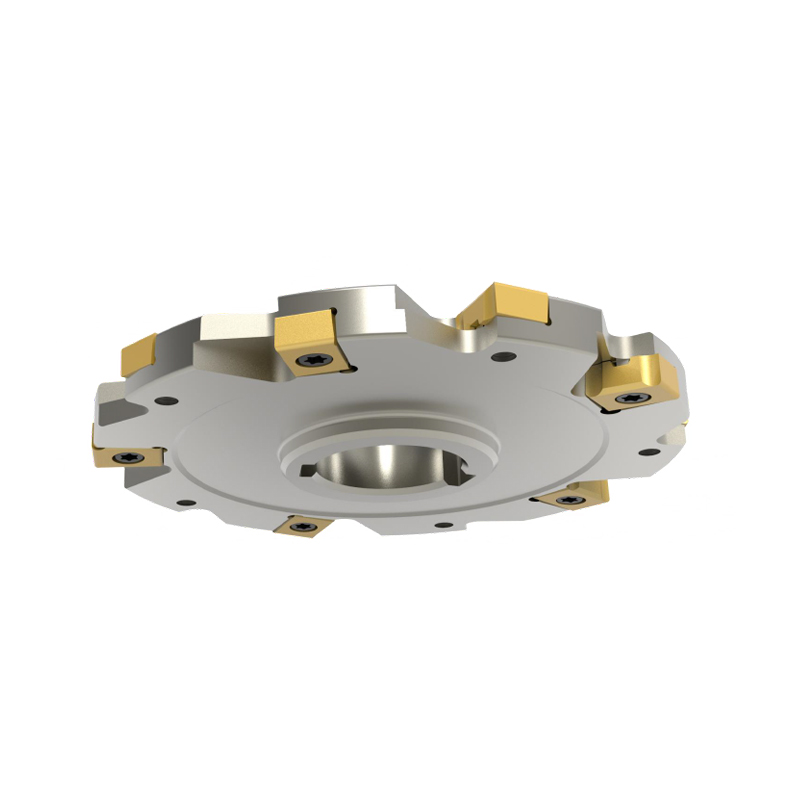

N SÉRIE DE FRAISE À LAME D'INSERTION VERTICALE À 3 CÔTÉS ： Fraise CS

FRAISE À TROIS CÔTÉS : TYPE À PLAQUETTE SIMPLE FIXE

Contacter maintenant

PRÉC：FRAISE À TROIS FACES CN：CSMCN-H Fraise
SUIVANT:ZN VERTICAL 3 FACES INSERT BLADE CUTTER SERIES：CSMZN…R Fraise

FONCTIONNALITÉ
DEMANDE

CARACTÉRISTIQUES

Coupeur DIAφ63～φ250mm
Tête de fraisage à trois faces monobloc La résistance de la lame verticale est bonne, ce qui rend l'outil plus sûr
Convient à tous les types de fraisage de rainures

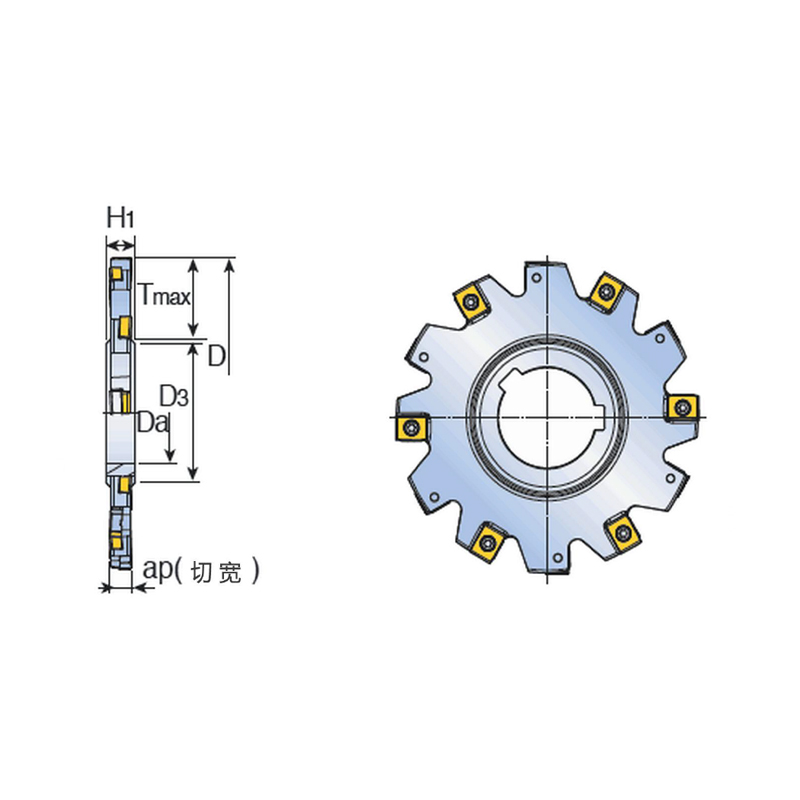

MODÈLE		ap (mm)	DIMENSIONSMM					kg	INSERTS
MODÈLE		ap (mm)	D	Da	D3	SALUT	Tmax	kg	INSERTS
CSMZN-863W04H22-023	4 4	4	63	22	34	8	12.0	0. 1	ZNHT 023
CSMZN-1080W04H22-023	5 5	4	80	22	34	8	21.0	0. 1
CSMZN-12100W04H27-023	6 6	4	100	27	41	12	27.0	0.2
CSMZN-14125W04H40-023	7 7	4	125	40	55	12	32.0	0.4
CSMZN-863W05H22-028	4 4	5	63	22	34	8	13.0	0. 1	ZNHT 028
CSMZN-1080W05H22-028	5 5	5	80	22	34	8	21.0	0.2
CSMZN-12100W05H27-028	6 6	5	100	27	41	12	27.0	0.3
CSMZN-14125W05H40-028	7 7	5	125	40	55	12	33.0	0.4
CSMZN-18160W05H40-028	9 9	5	160	40	55	12	50.0	0.7
CSMZN-863W06H22-033	4 4	6	63	22	34	8	13.0	0. 1	ZNHT 033
CSMZN-1080W06H22-033	5 5	6	80	22	34	8	21.5	0.2
CSMZN-12100W06H27-033	6 6	6	100	27	41	12	27.0	0.3
CSMZN-14125W06H40-033	7 7	6	125	40	55	12	33.0	0.5
CSMZN-18160W06H40-033	9 9	6	160	40	55	12	50.0	0.8
CSMZN-20200W06H50-033	10 10	6	200	50	69	12	63.0	1.2
CSMZN-880W07H22-038	4 4	7	80	22	34	12	20.0	0.2	ZNHT 038
CSMZN-10100W07H27-038	5 5	7	100	27	41	12	26.5	0.3
CSMZN-12125W07H40-038	6 6	7	125	40	55	12	32.0	0.5
CSMZN-16160W07H40-038	8 8	7	160	40	55	12	49.5	0.8
CSMZN-18200W07H50-038	9 9	7	200	50	69	12	62.5	1.3
CSMZN-24250W07H50-038	12 12	7	250	50	69	12	87.5	2. 1
CSMZN-880W08H22-043	4 4	8	80	22	34	12	20.5	0.2	ZNHT 043
CSMZN-10100W08H27-043	5 5	8	100	27	41	12	27.0	0.3	ZNHT 043
CSMZN-12125W08H40-043	6 6	8	125	40	55	12	32.5	0.9	ZNHT 043
CSMZN-16160W08H40-043	8 8	8	160	40	55	12	50.0	0.9
CSMZN-18200W08H50-043	9 9	8	200	50	69	12	63.0	1.4
CSMZN-24250W0册50-043	12 12	8	250	50	69	12	88.0	2.3
CSMZN-10100W09H27-048	5 5	9	100	27	41	12	27.5	0.4	ZNHT 048
CSMZN-12125W09H40-048	6 6	9	125	40	55	12	33.0	0.6
CSMZN-16160W09H40-048	8 8	9	160	40	55	12	50.5	1.0
CSMZN-18200W09H50-048	9 9	9	200	50	69	12	63.5	1.6
CSMZN-24250W09H50-048	12 12	9	250	50	69	12	88.5	2.6
CSMZN-10100W10H27-053	5 5	10	100	27	41	12	28.0	0.4	ZNHT 053
CSMZN-12125W10H40-053	6 6	10	125	40	55	12	33.5	0.6
CSMZN-16160W10H40-053	8 8	10	160	40	55	12	51.0	1. 1
CSMZN-18200W10H50-053	9 9	10	200	50	69	12	64.0	1.8
CSMZN-24250W10H50-053	12 12	10	250	50	69	12	89.0	2.9
CSMZN-8100W11H27-058	4 4	11	100	27	41	16	28.0	0.4	ZNHT 058
CSMZN-10125W11H40-058	5 5	11	125	40	55	16	33.5	0.6
CSMZN-14160W11H40-058	7 7	11	160	40	55	16	51.0	1. 1
CSMZN-16200W11H50-058	8 8	11	200	50	69	16	64.0	1.8
CSMZN-22250W11H50-058	11 11	11	250	50	69	16	89.0	2.9
CSMZN-8100W12H27-063	4 4	12	100	27	41	16	28.0	0.4	ZNHT 063
CSMZN-10125W12H40-063	5 5	12	125	40	55	16	33.5	0.6
CSMZN-14160W12H40-063	7 7	12	160	40	55	16	51.0	1. 1
CSMZN-16200W12H50-063	8 8	12	200	50	69	16	64.0	1.8
CSMZN-22250W12H50-063	11 11	12	250	50	69	16	89.0	2.9
CSMZN-8100W13H27-068	4 4	13	100	27	41	16	28.0	0.4	ZNHT 068
CSMZN-10125W13H40-068	5 5	13	125	40	55	16	33.5	0.6
CSMZN-14160W13H40-068	7 7	13	160	40	55	16	51.0	1. 1
CSMZN-16200W13H50-068	8 8	13	200	50	69	16	64.0	1.8
CSMZN-22250W13H50-068	11 11	13	250	50	69	16	89.0	2.9
CSMZN-8100W14H27-073	4 4	14	100	27	41	16	28.0	0.4	ZNHT 073
CSMZN-10125W14H40-073	5 5	14	125	40	55	16	33.5	0.6
CSMZN-14160W14H40-073	7 7	14	160	40	55	16	51.0	1. 1
CSMZN-16200W14H50-073	8 8	14	200	50	69	16	64.0	1.8
CSMZN-22250W14H50-073	11 11	14	250	50	69	16	89.0	2.9

ACCESSOIRE

MODÈLE	VIS	CLÉ
MODÈLE
CSMZN-023	CSX2531	CTS08W
CSMZN-028	CSX2542	CTS08W
CSMZN-033	CSX2553	CTS08W
CSMZN-038	CSX4051	CTS15W
CSMZN-043	CSX4061	CTS15W
CSMZN-048	CSX4070	CTS15W
CSMZN-053	CSX4080	CTS15W
CSMZN-058/063	CSY5012	CTS20W
CSMZN-068/073	CSY5012	CTS20W

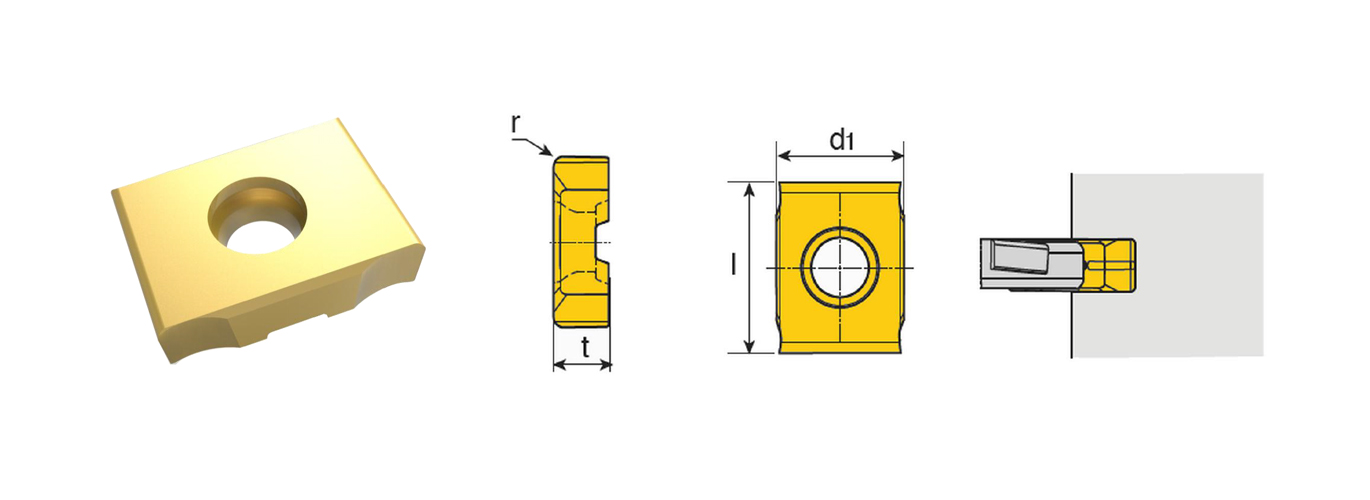

MODÈLE	BORD LONGUE	DIMENSIONSMM				进给	GRADE
MODÈLE	BORD LONGUE	1	dl	t	r	(mm/齿）	CT5320
ZNHT 023-04-ML	023	10	7.5	2.3	0.4	0. 05〜0. 08	•
ZNHT 028-04-ML	028	10	7.5	2.8	0.4	0. 05〜0. 08	•
ZNHT 033-04-ML	033	10	7.5	3.3	0.4	0. 05〜0. 12	•
ZNHT 038-04-ML	038	13	10	3.8	0.4	0,05 〜0. 12	•
ZNHT 043-04-ML	043	13	10	4.3	0.4	0,05 〜0. 12	•
ZNHT 043-08-ML	043	13	10	4.3	0.8	0,05 〜0. 12	•
ZNHT 048-04-ML	048	13	10	4.8	0.4	0,05 〜0. 12	•
ZNHT 048-08-ML	048	13	10	4.8	0.8	0,05 〜0. 12	•
ZNHT 053-04-ML	053	13	10	5.3	0.4	0,05 〜0. 12	•
ZNHT 053-08-ML	053	13	10	5.3	0.8	0,05 〜0. 12	•
ZNHT 058-04-ML	058	15	12	5.8	0.4	0,05 〜0. 12	•
ZNHT 058-08-ML	058	15	12	5.8	0.8	0,05 〜0. 12	•
ZNHT 063-04-ML	063	15	12	6.3	0.4	0,05 〜0. 12	•
ZNHT 063-08-ML	063	15	12	6.3	0.8	0,05 〜0. 12	•
ZNHT 068-08-ML	068	15	12	6.8	0.8	0,05 〜0. 12	•
ZNHT 068-12-ML	068	15	12	6.8	1.2	0,05 〜0. 12	•
ZNHT 073-08-ML	073	15	12	7.3	0.8	0,05 〜0. 12	•
ZNHT 073-12-ML	073	15	12	7.3	1.2	0,05 〜0. 12	•
