LN**09/10/12/16 Plaquettes de fraisage

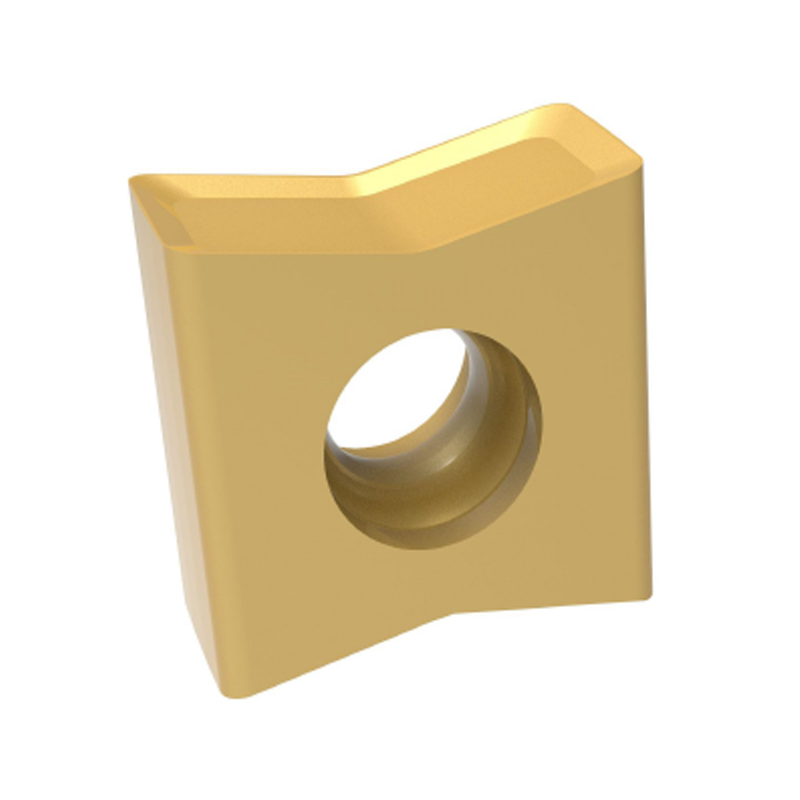

INSERTS

FORME

INTRODUCTION

CONVIENT À

• Lame papillon

• Lames couramment utilisées pour les têtes de coupe à double tranchant

• Si la conception est à trois côtés, le fond ne sera pas plat

• Un total de 8 lames des deux côtés

g tête de coupe

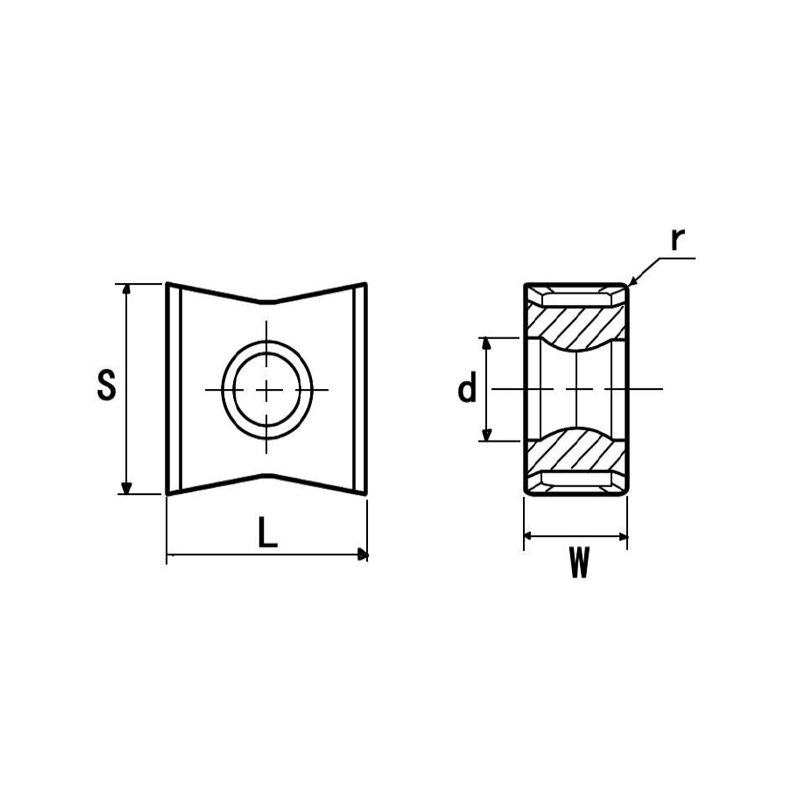

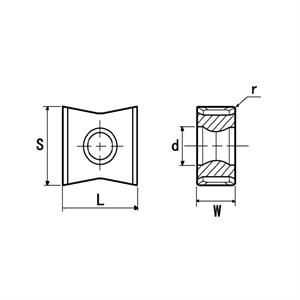

INSÉRER LE MODÈLE

LONGUEUR DU BORD

DIMENSIONS (mm)

L

S

w

d

r

CT5320

CT5420

CT7320

CT7420

CT8320

LNKX 100512-ML

10

10.0

9. 53

5.2

一

1.2

•

LNKX 120608N

12

12.7

12.3

6. 35

6

0.8

•

•

•

•

LNKX 120608N-W

12

12.7

12.3

6. 35

6

0.8

•

•

•

•

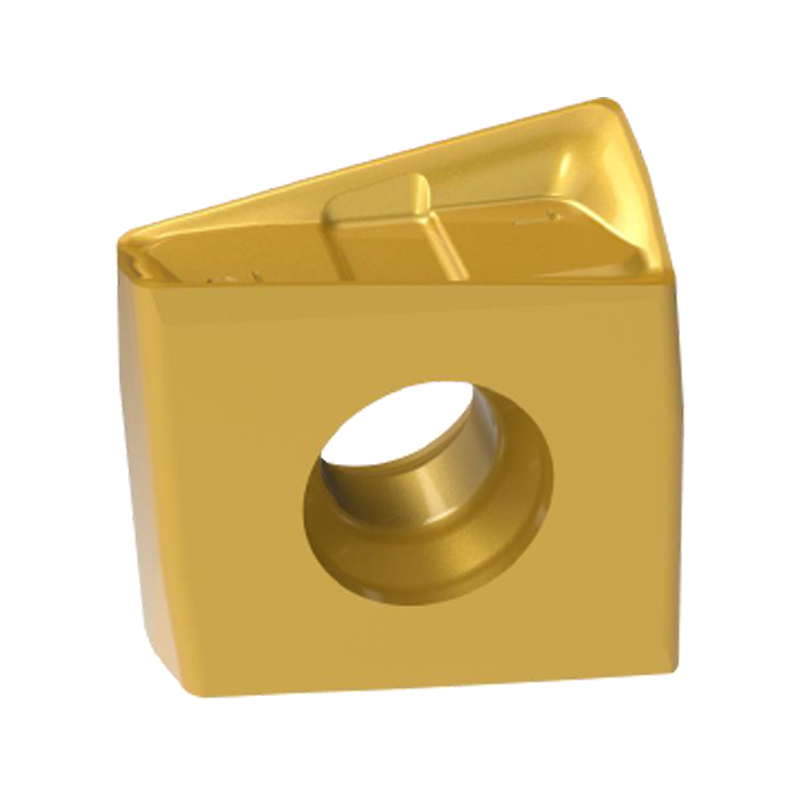

INSERTS

FORME

INTRODUCTION

CONVIENT À

• Dispose de quatre arêtes de coupe à 90 ° à droite

• La combinaison de conception d'une arête de coupe hélicoïdale et d'un grand angle de coupe positif coupe plus facilement et plus rapidement

Tête de fraisage : B61

Queue de fraisage : B87

Maïs moulu : B99

Maïs moulu : B102

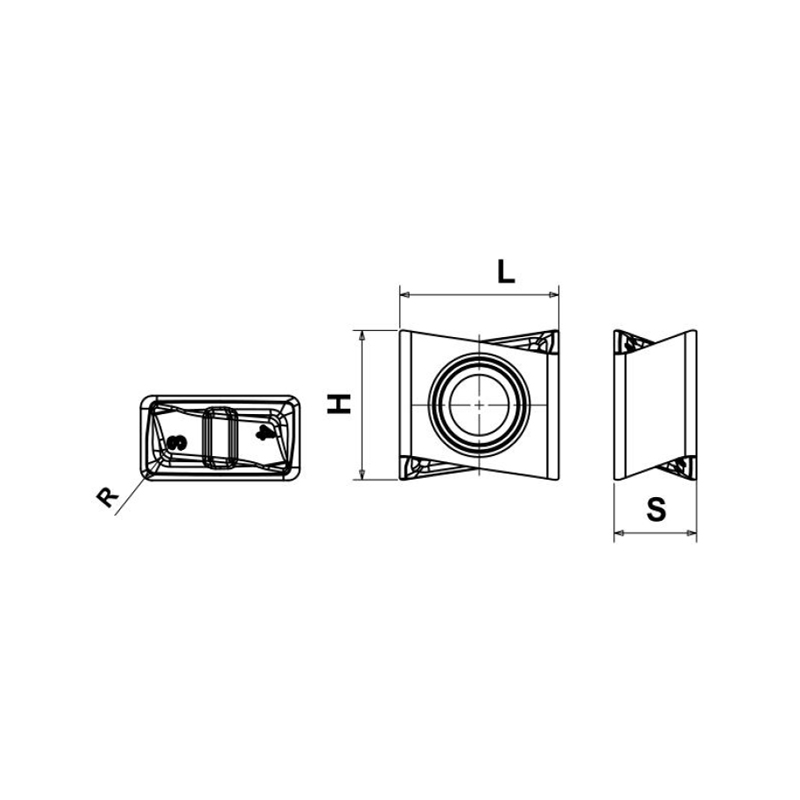

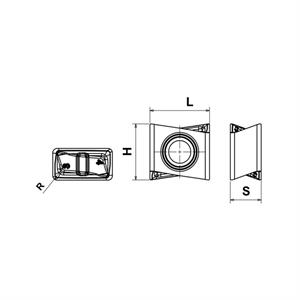

INSÉRER LE MODÈLE

BORD

Long

KR

(° )

DIMENSIONS (mm)

GRADE

L

H

S

R

PAmax

CT5320

CT7320

CT8320

CT101

LNHU 090404-M

09

90

9. 02

8. 55

4. 48

0.4

8.5

•

•

•

LNHU 120608-M

12

12,7 %

13.0

6. 75

0.8

11.5

•

•

•

LNHU 120612-M

12

12.7

13.0

6. 75

1.2

11.5

•

•

•

LNHU 120608-AL

12

12.7

13.0

6. 75

0.8

11.5

•

LNHU 160808-M

16

16.4

16.2

8.0

0.8

15.0

•

•

•
