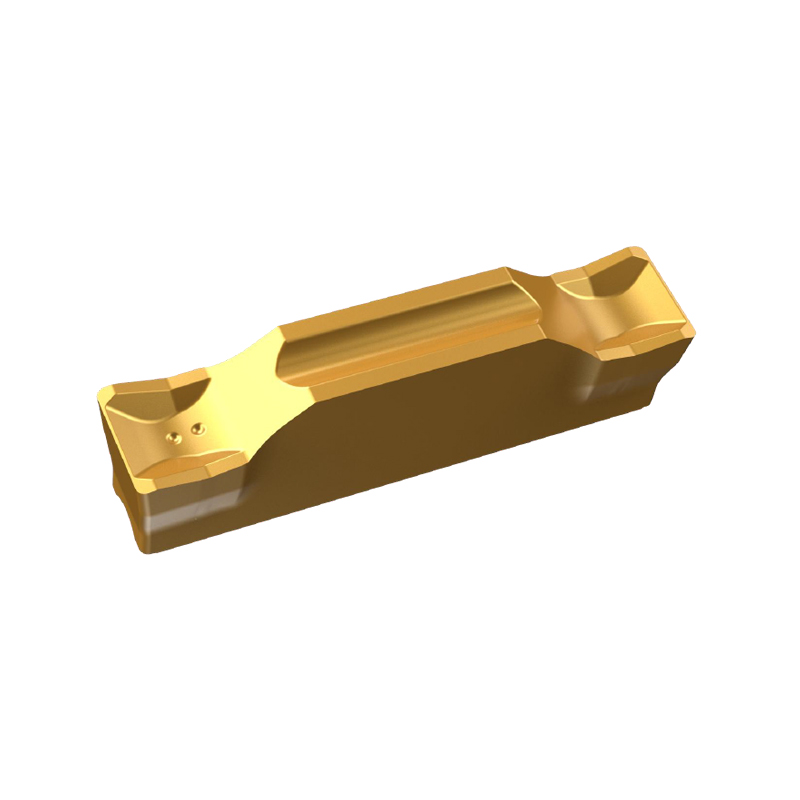

Série de plaquettes TDGC/TDGU-R

PLAQUETTES DE RAINURAGE

Contacter maintenant

PRÉC：Série d'inserts TDEF
SUIVANT:Plaquettes série TDGU/TDGX

FONCTIONNALITÉ
DEMANDE

INSERTS PLATS ： POUR LE RAINURAGE, LE PROCESSUS DE SÉPARATION ET DE TOURNAGE

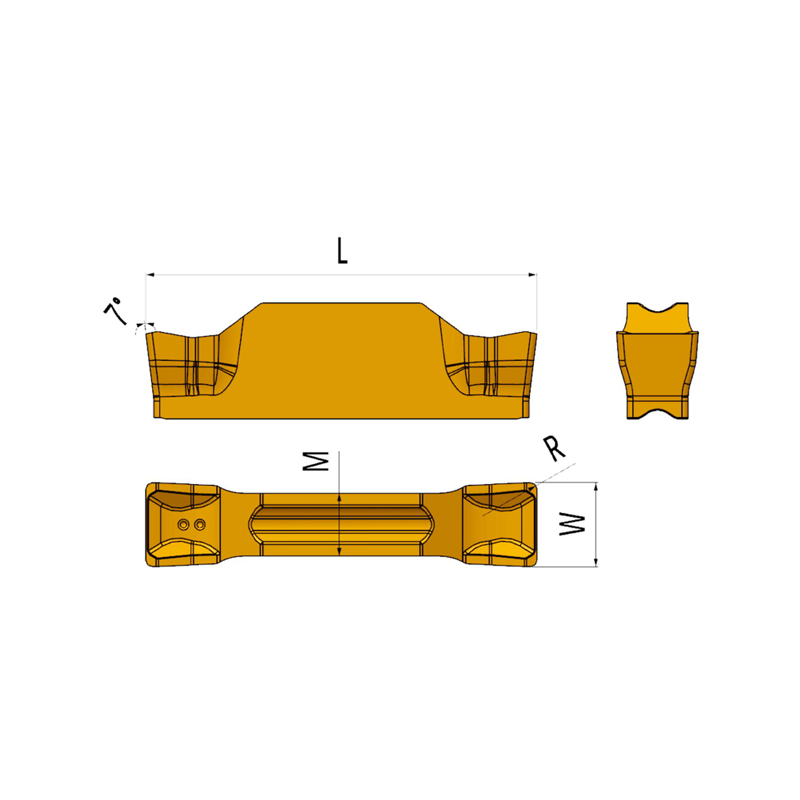

INSÉRER LE MODÈLE	DIMENSION				TOURNAGE		RAINURAGE	GRADE
INSÉRER LE MODÈLE	O ±0,05	M	L	R	AVANCE (mm/tr)	COUPE DÉF. (mm)	AVANCE (mm/tr)	CT5320	CT7320
TDGC 2E-02	2.0	1.7	20.0	0.2	0. 17-0. 20	0. 5-1.8	0. 05-0. 18	•	•
TDGC 3E-02	3.0	2.4	20.0	0.2	0. 20-0. 27	0. 5-2.4	0. 07-0. 25
TDGC 4E-03	4.0	3.0	20.0	0.3	0. 22-0. 27	1.0-2.4	0. 08-0. 30
TDGC 5E-03	5.0	4.0	25.0	0.3	0. 20-0. 27	0. 5-2.4	0,09-0. 35
TDGC 6E-03	6.0	5.0	25.0	0.3	0. 22-0. 27	1.0-2.4	0.12-0. 40

INSERTS RONDS：POUR FRAISES DE TOURNAGE EXTERNES ET INTÉRIEURES、RAINURAGE ET PROFILAGE

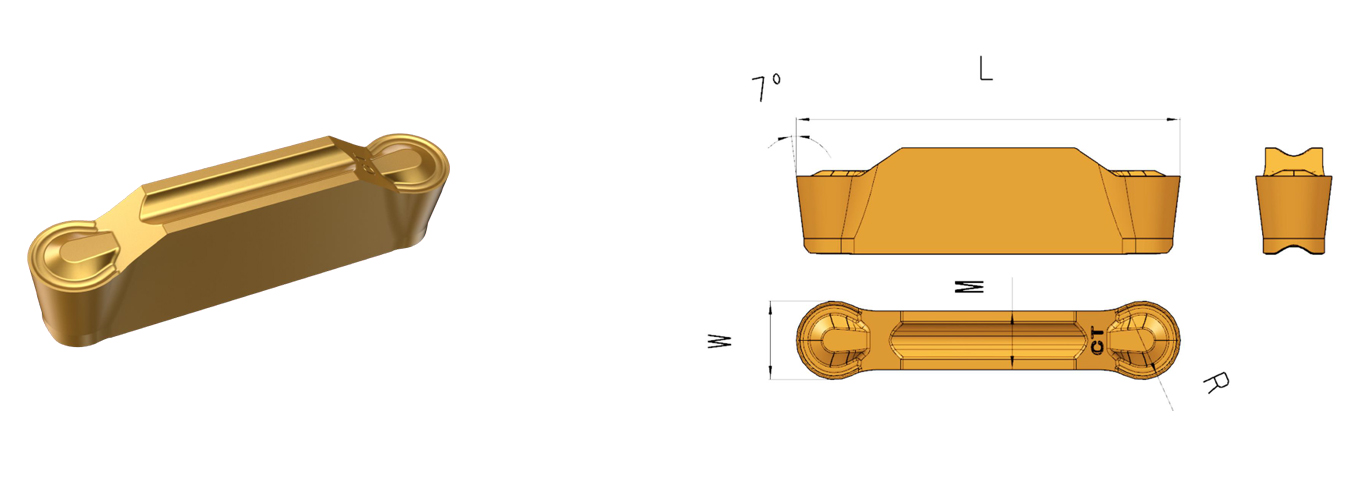

INSÉRER LE MODÈLE	DIMENSION					TOURNAGE		RAINURAGE	GRADE
INSÉRER LE MODÈLE	W土 0.05	M	1	h	r	AVANCE (ram/tr)	COUPE DÉF. (mm)	AVANCE (mm/tr)	CT5320
TDGU 200-1. OU	2.0	1.7	20.0	4.7	1.0	0,10-0,25	0. 0-1.0	0. 05-0.15	•
TDGU 300-1. 5R	3.0	2.2	20.0	4.7	1.5	0,15-0,28	0. 0-1. 5	0. 08-0.18
TDGU 400-2. OU	4.0	3.0	20.0	4.7	2.0	0,18-0. 35	0. 0-2. 0	0. 10-0. 20
TDGU 500-2. 5R	5.0	4.0	25.0	5.2	2.5	0. 20-0.42	0. 0-2. 5	0. 12-0. 23
TDGU 600-3. OU	6.0	5.0	25.0	5.2	3.0	0,25-0. 54	0. 0-3. 0	0. 15-0. 27
TDGU 800-4. OU	8.0	6.0	30.0	6.4	4.0	0. 30-0.67	0. 0-4. 0	0. 18-0. 35

◎Les inserts rainurés avec une largeur d'insert de 8MM n'ont pas de tige standard, mais peuvent être personnalisés
