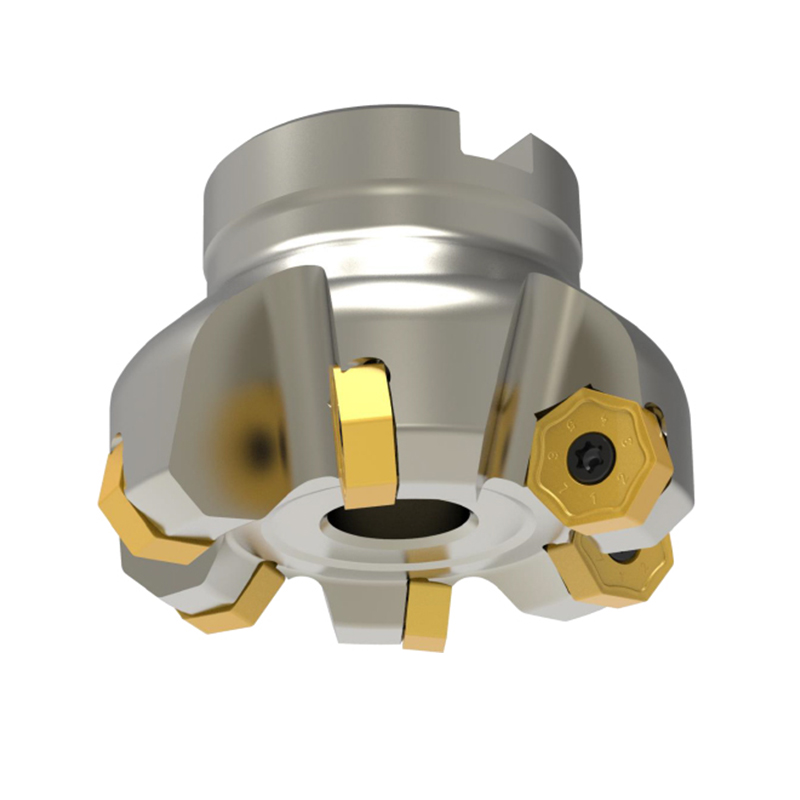

Série QN : fraise à surfacer CFM45QN-07

FRAISE À SURFACER；Kr=45°

Contacter maintenant

PRÉC：SÉRIE QN：Fraise à surfacer CFM45QN-07S
SUIVANT:SUR LA SÉRIE：CFM44ON-09 Fraise à surfacer

FONCTIONNALITÉ
DEMANDE

CUNRUNCTÉRISTIQUES

Diamètre de coupe φ40～φ250mm
La lame est de type double face à 14 bords, ce qui est économique
Convient pour l'acier, l'acier inoxydable, la fonte, etc.

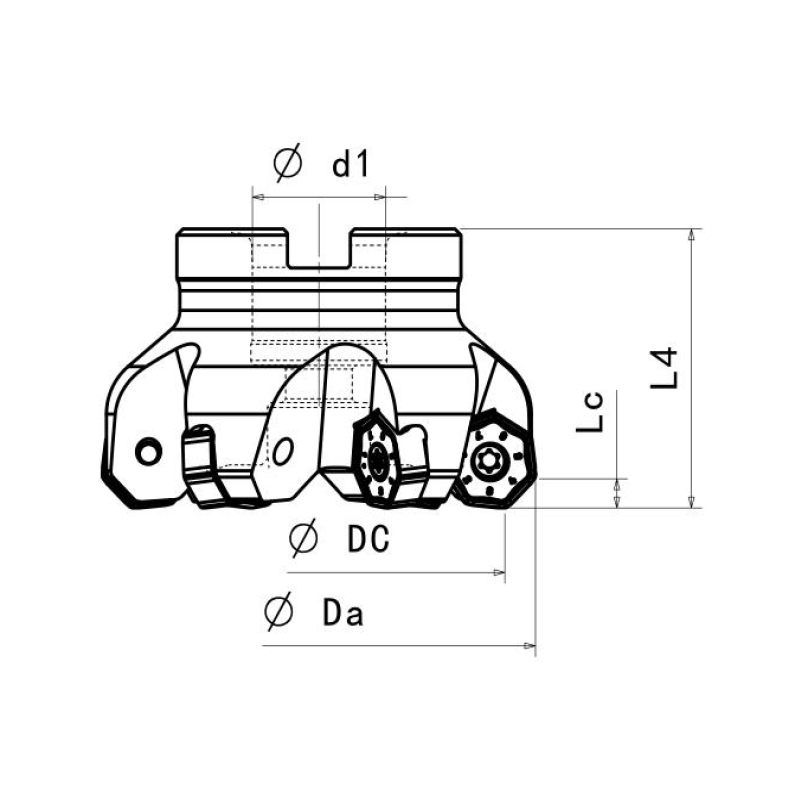

MODÈLE		DIMENSIONSMM						CONNE CTOR	KG	INSÉRER
MODÈLE		Dc	Da	dl	L4	Lc		CONNE CTOR	KG	INSÉRER
CFM45QN-340UN16R-07	3	40	50	16	40	4	0	UN	0.5	QNKX 0705
CFM45QN-450UN22R-07	4	50	60	22	45	4	0	UN	0.5
CFM45QN-550UN22R-07	5	50	60	22	45	4	0	A	0.5
CFM45QN-563A22R-07	5	63	73	22	45	4	0	A	0.8
CFM45QN-663A22R-07	6	63	73	22	45	4	0	A	0.8
CFM45QN-680A27R-07	6	80	90	27	50	4	0	A	1.5
CFM45QN-780A27R-07	7	80	90	27	50	4	0	A	1.5
CFM45QN-7100B32R-07	7	100	110	32	50	4	0	B	2.7
CFM45QN-8100B32R-07	8	100	110	32	50	4	0	B	2.7
CFM45QN-8125B40R-07	8	125	135	40	63	4	0	B	4.3
CFM45QN-10125B40R-07	10	125	135	40	63	4	0	B	4.3
CFM45QN-9160C40R-07	9	160	170	40	63	4	0	C	6.5
CFM45QN-12160C40R-07	12	160	170	40	63	4	0	C	6.5
CFM45QN-18250C60R-07	18	250	260	60	63	4	0	C	10.5

◎Tête de coupe standard sans liquide de refroidissement interne ; inserts à commander séparément

◎ Notez que la vis de montage de ce type de tête de coupe est M3.5 et qu'elle peut correspondre au WT.

INSÉRER

FORME

INTRODUCTION

Double face 14 lames Angle de déclinaison principal de 45°, profondeur de coupe maximale 4. Omm Il est recommandé de contrôler la profondeur de coupe en dessous de 3. 0 mm pendant le traitement

INSÉRER LE MODÈLE

DIMENSIONSMM

GRADE

VIS

ROITELET

CT5320

CT5420

CT7320

CT7420

CT8420

CSG

3585-P

CTS

10W-P

QNKX 070508N-M

6. 98

14.5

—

5.4

0.8

•
