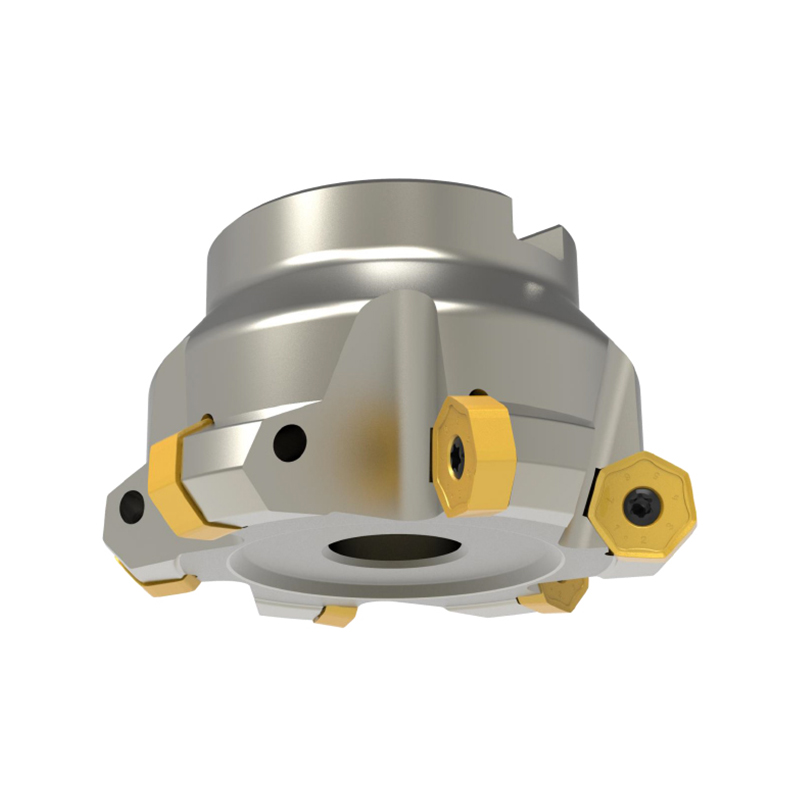

SÉRIE QN：Fraise à surfacer CFM45QN-07S

FRAISE À SURFACER；Kr=45°

Contacter maintenant

PRÉC：Série QN ：Fraise à surfacer CFM45QN-09
SUIVANT:Série QN : fraise à surfacer CFM45QN-07

FONCTIONNALITÉ
DEMANDE

CUNRUNCTÉRISTIQUES

Diamètre de coupe φ40～φ160mm
La lame est de type double face à 14 bords, ce qui est économique
Convient pour l'acier, l'acier inoxydable, la fonte, etc.

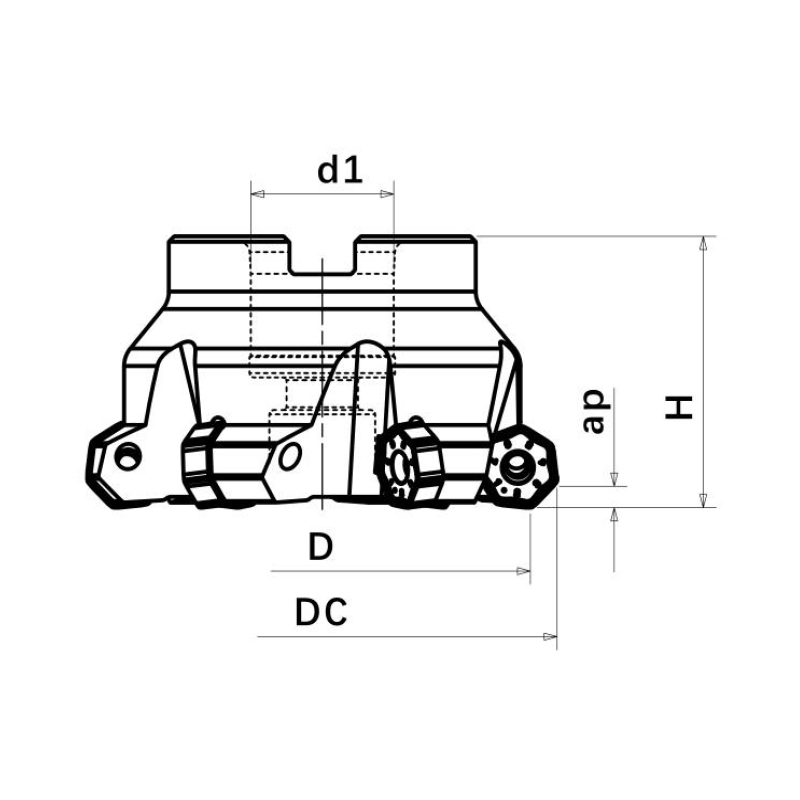

MODÈLE		DIMENSIONSMM						CONNE CTOR	KG	INSÉRER
MODÈLE		D	CC	dl	H	ap		CONNE CTOR	KG	INSÉRER
CFM45QN-340UN16R-07S	3	40	50	16	40	4	0	UN	0.5	QNGX 07 QNKX 07 QNMX 07
CFM45QN-450UN22R-07S	4	50	60	22	45	4	0	UN	0.5
CFM45QN-550UN22R-07S	5	50	60	22	45	4	0	A	0.5
CFM45QN-563A22R-07S	5	63	73	22	45	4	0	A	0.8
CFM45QN-663A22R-07S	6	63	73	22	45	4	0	A	0.8
CFM45QN-680A27R-07S	6	80	90	27	50	4	0	A	1.5
CFM45QN-780A27R-07S	7	80	90	27	50	4	0	A	1.5
CFM45QN-7100B32R-07S	7	100	110	32	50	4	0	B	2.7
CFM45QN-8100B32R-07S	8	100	110	32	50	4	0	B	2.7
CFM45QN-8125B40R-07S	8	125	135	40	63	4	0	B	4.3
CFM45QN-10125B40R-07S	10	125	135	40	63	4	0	B	4.3
CFM45QN-9160C40R-07S	9	160	170	40	63	4	0	C	6.5
CFM45QN-12160C40R-07S	12	160	170	40	63	4	0	C	6.5

◎Tête de coupe standard sans liquide de refroidissement interne ; inserts à commander séparément

◎-S COUPE ÉQUIPÉE DE VIS M4

◎FRAISE AVEC PLAQUETTES MODÈLE série QNKX, uniquement pour le type à rainure MS.

INSÉRER	FORME							INTRODUCTION			INSÉRER LA PAGE
								• Lame à montage plat • 14 lames double face • Angle de déclinaison principal de 45 ° • Profondeur de coupe maximale de 4,0 mm			B37

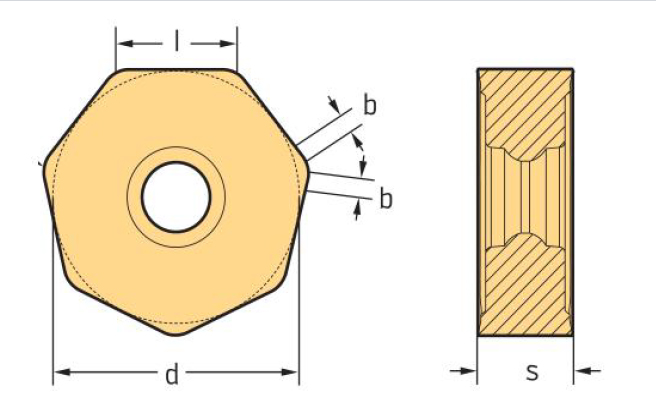

INSÉRER LE MODÈLE	DIMENSIONSMM					GRADE					VIS/ CLÉ
	1	d	b	s	r	CT5320	CT5420	CT7320	CT7420	CT8420
QNGX 070508N-M	6. 98	14.5	—	5.4	0.8	•	•	•	•	•	CSG4013-P CTS15W-P
QNGX 070508N-MW			1.1			•	•	•	•	•
QNKX 070508N-MS			—			•	•	•	•	•

INSÉRER

FORME

INTRODUCTION

INSÉRER LA PAGE

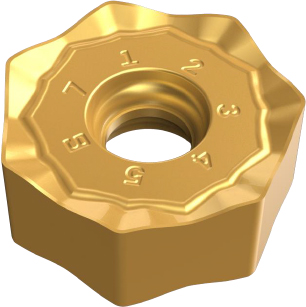

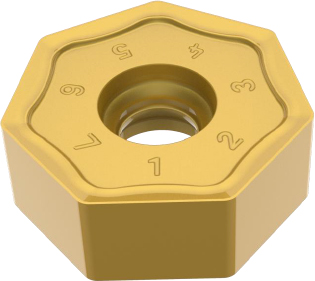

• Plaquette de fraisage double face à 14 dents

• Lame à montage plat

B123

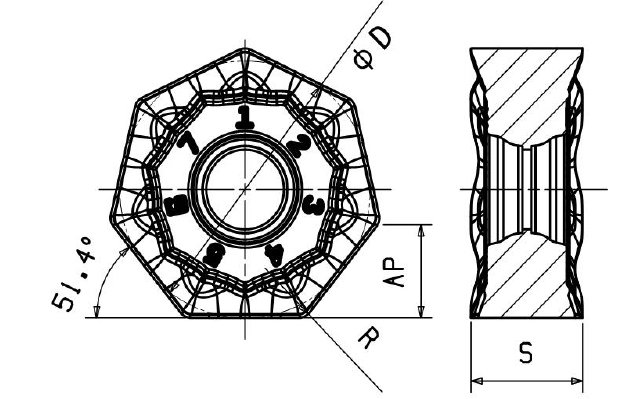

INSÉRER LE MODÈLE

BORD

LONG

DIMENSIONSMM

GRADE

CT5320

CT5420

CT7320

CT7420

CT8320

CT8330

CT8420

QNMX 070508-ML

14.5

6. 47

5.0

0.8

•
